反孤岛装置工作原理是什么

反孤岛装置工作原理

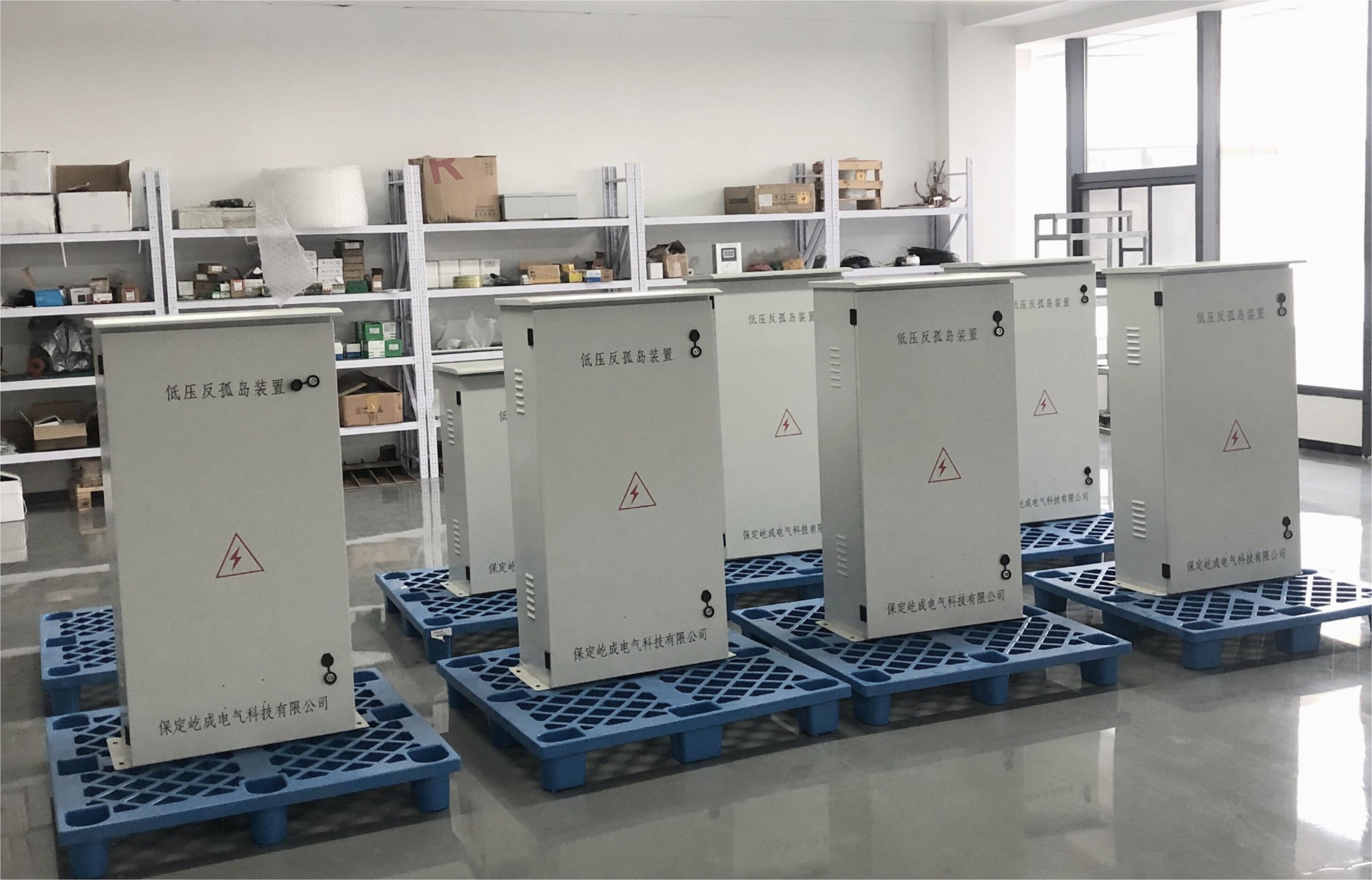

反孤岛装置主要应用于分布式光伏发电系统，其工作原理与电网检修时保障人员安全密切相关，以下为您详细介绍：

工作启动条件

当电网需要检修时，并网开关断开，此时手动投入低压反孤岛装置。若柜中反孤岛控制器处于黑屏状态，可确认400V母线没有电压；若400V母线有电压，反孤岛控制器会在正常运行电压85V - 275V的范围内开始正常运行。

打破平衡机制

反孤岛装置中的扰动电阻投入，这一操作会打破孤网运行的平衡状态。通过对400V母线电压进行扰动，使得电压和频率产生波动。从原理上来说，反孤岛的扰动负载投入后，发电与用电的平衡状态被打破。在电力系统中，一旦平衡被打破，必然会导致电压的频率和电压发生变化。

逆变器响应动作

逆变器本身具备防孤岛保护功能，当它检测到外部存在故障（即检测到电压和频率的异常波动）时，会自行停止工作。简单来讲，反孤岛装置的投入起到了逼停逆变器的作用。这样一来，无需逐一确定每家每户的逆变器是否停止工作，既方便了检修人员检修设备，保证了检修人员的安全，同时也保证了用户的用电安全。
